Projetos CAD com IA: Como Criar Desenhos no CADCraft (2026)

Desenvolver projetos CAD com IA deixou de ser uma promessa conceitual ou um daqueles truques visuais da internet que apenas geram ilustrações conceituais em JPEG. Para quem passa horas diante de pranchas técnicas no escritório, a chegada de ferramentas como o CADCraft e a conexão direta via MCP (Model Context Protocol) marca o nascimento da automação vetorial de precisão: uma inteligência artificial capaz de abrir, calcular coordenadas, desenhar camadas e entregar arquivos .dxf e .dwg 100% editáveis no seu computador.

Durante anos, arquitetos e engenheiros olharam para a explosão da inteligência artificial generativa com um misto de curiosidade e ceticismo justificável. Afinal, uma imagem deslumbrante gerada no Midjourney não serve para aprovação na prefeitura, não possui espessura de alvenaria em escala milimétrica e muito menos calcula o diâmetro de um pilar estrutural.

O que muda agora não é a capacidade da IA de “imaginar”, mas sim a sua capacidade de operar comandos nativos de CAD. Neste guia prático e aprofundado, você vai entender como essa ponte funciona na prática, como transformar suas pastas antigas de templates e blocos em um cérebro digital personalizado e quais cuidados são inegociáveis para não transformar agilidade em retrabalho de obra.

O Abismo Entre Gerar Imagens Chapadas e Gerar Geometria Vetorial Real

Para compreender por que o surgimento do CADCraft chamou tanta atenção na comunidade técnica, precisamos primeiro separar o joio do trigo. A primeira onda da inteligência artificial aplicada ao design visual operava no domínio dos pixels. Quando você pedia para um modelo criar uma “planta humanizada de um apartamento de dois quartos”, o sistema entregava uma imagem rasterizada estática.

Se a parede do quarto estivesse com 13 centímetros em vez dos 15 centímetros exigidos pela alvenaria do seu projeto, não havia como selecionar o vértice, aplicar um comando de esticar (STRETCH) ou ajustar a cota. O arquivo estava morto. Você precisaria redesenhar tudo do zero no AutoCAD, Revit ou BricsCAD, tornando a IA pouco mais do que um gerador de ideias estéticas.

O CADCraft, criado pelo engenheiro de software Brandon Thomas e escrito inteiramente na linguagem de alta performance Rust, atua no outro extremo da cadeia. Ele não gera matrizes de pixels coloridos. Ele funciona como um motor CAD completo e independente que compreende geometria analítica, coordenadas cartesianas, raios, tangentes, polilinhas e entidades nativas do padrão industrial DXF.

Isso significa que, quando um assistente inteligente atua dentro do CADCraft, o resultado final é um arquivo técnico vivo. Cada linha é uma linha com ponto inicial e final exatos, cada círculo possui um raio matematicamente definido e cada texto está associado a uma coordenada espacial real, exatamente como se um projetista sênior estivesse digitando comandos no teclado.

“No canteiro de obras e na fabricação mecânica, um desenho não é uma ilustração artística. Ele é um documento legal e geométrico rigoroso. A IA só se torna verdadeiramente útil na engenharia quando deixa de pintar imagens e passa a controlar vetores milimétricos.”

— Reflexão Editorial, Minha Dose de IA

Por Baixo do Capô: Como o Protocolo MCP Conecta a Inteligência ao CAD

A verdadeira mágica técnica dessa integração não reside apenas no software de desenho, mas no protocolo de comunicação que conecta o modelo de linguagem ao programa local. O CADCraft traz embutido nativamente o Model Context Protocol (MCP), um padrão aberto desenvolvido pela Anthropic que permite aos assistentes de IA interagir com ferramentas locais de forma padronizada e segura.

Em termos simples, o MCP funciona como uma tomada universal de automação. Em vez de você ter que copiar um código LISP gerado pelo chat, abrir o AutoCAD, digitar APPLOAD, carregar a rotina, rodar e descobrir que faltou fechar um parêntese, o servidor MCP do CADCraft expõe uma interface de comandos direta para a IA.

Quando configurado no assistente, o servidor disponibiliza um conjunto de ferramentas nativas que operam em milissegundos:

• command_line: Permite à IA digitar linhas de comando com a sintaxe idêntica à do AutoCAD (como LINE 0,0 10,0 10,5 C, CIRCLE 5,2.5 1 ou OFFSET 0.15), manipulando prompts interativos em tempo real.
• execute: Executa parâmetros estruturados em JSON para operações matemáticas de alta precisão, como criação de layers com cores específicas, rotação de componentes ou aplicação de cotas paramétricas.
• query_entities & inspect_drawing: Permite que o assistente inspecione o arquivo aberto, leia coordenadas, confira se todas as polilinhas foram fechadas e conte quantas portas ou pilares existem no desenho.
• render: Renderiza o desenho técnico ativo instantaneamente para uma imagem em segundo plano, permitindo que a IA verifique visualmente seu próprio trabalho antes de entregar o arquivo final ao usuário.

Essa arquitetura se conecta diretamente ao avanço que abordamos em nossa análise sobre o novo paradigma de Computer Use e agentes autônomos: a máquina deixa de ser um mero assistente de texto passivo e assume o papel de um copiloto ativo que pilota softwares profissionais locais.

O Segredo do Escritório: Como Alimentar a IA com Suas Pastas de Padrões e Blocos

Aqui está o ponto onde 90% dos profissionais cometem um erro crasso: abrir uma IA e pedir “desenhe a planta de uma casa contemporânea de 150 metros quadrados”. O resultado invariavelmente será genérico, com nomes de camadas esdrúxulos, espessuras de linha despadronizadas e sem a menor identidade com o padrão técnico do seu escritório.

Todo engenheiro ou arquiteto que atua no mercado há alguns anos acumulou um verdadeiro tesouro: pastas organizadas com blocos favoritos (mobiliário, esquadrias, louças sanitárias), templates .dwt com configurações de penas de impressão, pranchas padrão (A1, A2, A3) e convenções de nomenclatura de layers consolidadas.

Para fazer com que os projetos CAD com IA saiam com a sua assinatura visual e técnica, você deve fornecer esse contexto como um “Manual de Padrões” para o agente. Isso é feito criando um arquivo simples de instruções (como um arquivo de texto ou markdown) que alimenta o contexto do assistente antes do início do desenho.

Veja a estrutura ideal de um arquivo de padrões que você pode salvar na sua pasta de trabalho:

# MANUAL DE PADRÕES TÉCNICOS - ESCRITÓRIO DE ARQUITETURA

## 1. SISTEMA DE UNIDADES
- Unidade base do desenho: Metros (1.0 = 1 metro).
- Ângulos: Graus decimais, sentido anti-horário (0° para a direita / Leste).

## 2. HIERARQUIA DE LAYERS OBRIGATÓRIA
- ALV-EXTERNA: Cor 7 (Branco/Preto), Espessura 0.50mm (Paredes externas, e=0.20m).
- ALV-INTERNA: Cor 1 (Vermelho), Espessura 0.35mm (Divisórias internas, e=0.15m).
- ESQ-PORTAS: Cor 4 (Ciano), Espessura 0.18mm (Portas, caixilhos e arco de abertura).
- ESQ-JANELAS: Cor 3 (Verde), Espessura 0.25mm (Janelas com peitoril e vidro).
- COT-PRINCIPAL: Cor 2 (Amarelo), Estilo de texto "ARQ-NORM", Altura 0.12m.
- HATCH-PISOS: Cor 8 (Cinza escuro), Espessura 0.09mm (Hachuras de áreas molhadas).

## 3. REGRAS DE CONFORTO E LEGISLAÇÃO
- Pé-direito livre mínimo: 2.80m em áreas secas; 2.50m em banheiros e lavabos.
- Vão livre de portas: Banheiros (0.70m), Quartos (0.80m), Entrada principal (0.90m).
- Todas as polilinhas de cômodos fechados devem ter a propriedade "Closed = True" para cálculo automático de área.

Ao conectar esse arquivo ao assistente, a inteligência artificial não precisa adivinhar como o seu escritório trabalha. Ela usará exatamente os nomes das suas camadas, respeitará suas espessuras de parede e garantirá que o arquivo final se encaixe perfeitamente no seu fluxo de plotagem e nas rotinas da sua equipe, eliminando horas de faxina de layers.

A Anatomia de um Prompt de Engenharia: A Diferença Entre Sucesso e Erro Técnico

No universo do design técnico, a precisão da resposta é diretamente proporcional ao rigor dos dados de entrada. Um prompt para automação de CAD precisa se comportar muito mais como um memorial descritivo preliminar ou um programa de necessidades do que como uma conversa informal.

Se você não especificar os afastamentos frontais e laterais, o modelo simplesmente desenhará onde achar conveniente. Se não definir o ponto de origem das coordenadas (0,0), você perderá a referência de geolocalização ou de amarração com o projeto topográfico. Assim como exploramos detalhadamente em nosso artigo sobre como a IA na construção civil prevê prazos e controla custos, alimentar a ferramenta com variáveis estruturadas é o único caminho para obter previsibilidade.

Confira abaixo um modelo prático de prompt para criação de um layout técnico paramétrico completo:

Atue como projetista sênior especializado em CADCraft e comandos AutoCAD.

Utilize o Manual de Padrões do escritório carregado anteriormente e execute as seguintes etapas em um novo desenho métrico:

1. CONFIGURAÇÃO INICIAL:
   - Crie todos os layers especificados no padrão (ALV-EXTERNA, ALV-INTERNA, ESQ-PORTAS, ESQ-JANELAS, COT-PRINCIPAL).
   - Defina o layer ALV-EXTERNA como ativo.

2. GEOMETRIA BASE (Ponto de inserção: 0.00, 0.00):
   - Desenhe o contorno externo de um módulo residencial retangular de 8.00m de largura por 12.00m de comprimento.
   - Aplique um OFFSET interno de 0.20m para delimitar a espessura da alvenaria externa.

3. SETORIZAÇÃO INTERNA (Mude para o layer ALV-INTERNA, paredes de 0.15m):
   - Divida o espaço em 3 zonas:
     a) Área Social (Estar/Cozinha integrada): 8.00m x 5.00m na porção frontal.
     b) Suíte Principal: 4.00m x 4.50m no quadrante posterior esquerdo.
     c) Quarto 2: 3.85m x 3.50m no quadrante posterior direito.
     d) Banheiro da suíte (2.50m x 1.50m) e Banheiro social (2.35m x 1.40m) no corredor central.

4. ABERTURAS E VÃOS:
   - Abra os vãos de portas aplicando o comando TRIM nas paredes correspondentes.
   - Insira as folhas de porta de 0.80m nos quartos e 0.70m nos banheiros no layer ESQ-PORTAS.

5. FINALIZAÇÃO:
   - Aplique as cotas gerais externas (largura total e comprimento total) no layer COT-PRINCIPAL.
   - Execute um ZOOM EXTENTS e renderize a visualização em imagem PNG para verificação prévia.
   - Salve o arquivo em formato DXF com o nome "anteprojeto_modulo_residencial.dxf".

Teste Prático de Bancada: Do Prompt no Antigravity ao DXF Aberto no AutoCAD 2026

Para colocar a teoria à prova e testar o comportamento real desse fluxo de trabalho, realizamos um teste prático de bancada utilizando o Google Antigravity conectado diretamente ao servidor MCP do CADCraft. O objetivo foi simular o cenário mais desafiador possível: um teste “frio” (cold start), baseado em um prompt técnico com medidas fictícias, executado propositalmente sem nenhum treinamento prévio do agente e sem nenhuma biblioteca proprietária de blocos carregada para guiar os hábitos do projetista.

A pergunta central era direta: um agente autônomo de inteligência artificial é capaz de interpretar um programa de necessidades em linguagem natural, planejar a sequência matemática de coordenadas e devolver um arquivo vetorial tecnicamente íntegro e compatível com a indústria? Acompanhe a seguir o passo a passo documentado do teste:

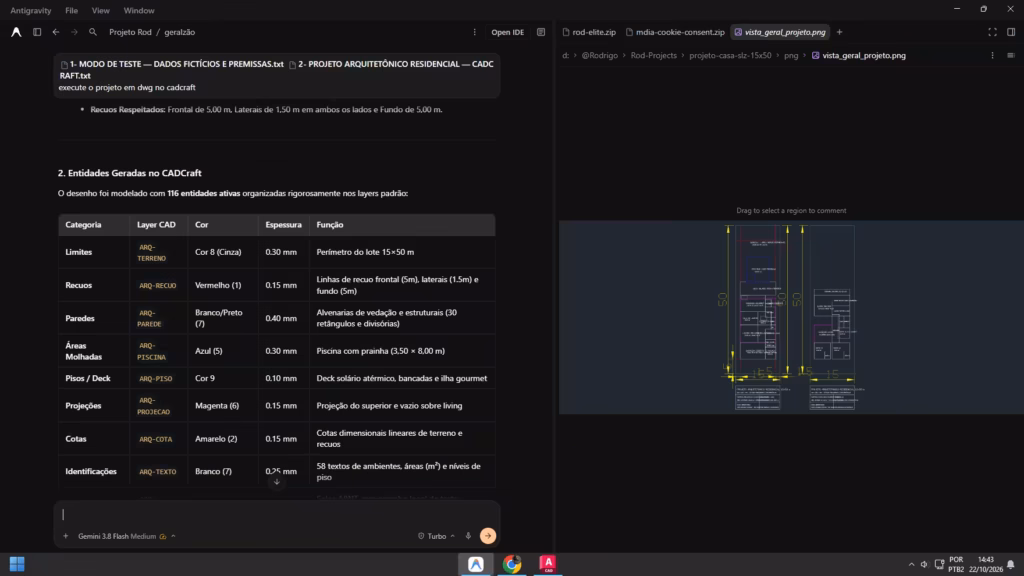

1. A IA em Ação no Antigravity: Raciocínio, Camadas e Geometria em Tempo Real

Diferente de geradores de imagem que tentam desenhar tudo em um único passe cego, o assistente no Antigravity opera como um engenheiro júnior no terminal: ele divide o problema em etapas lógicas. Primeiro, ele estabelece a origem cartesiana (0,0) e define a paleta de camadas com espessuras e cores padrão. Em seguida, lança as polilinhas das paredes externas, calcula a paginação dos ambientes internos e subtrai os vãos de portas e esquadrias de forma paramétrica.

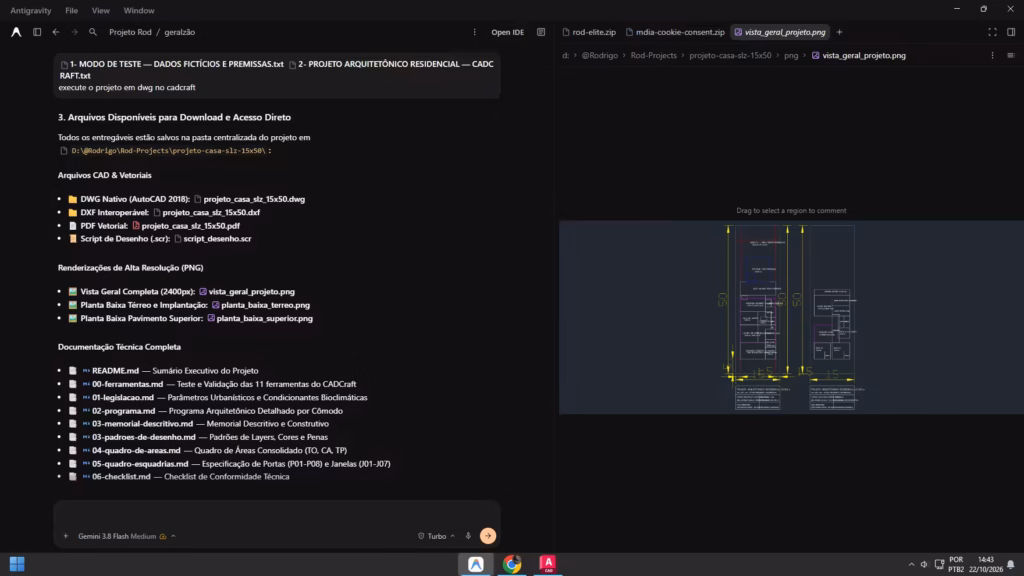

Nas etapas intermediárias do teste, observamos a chamada sequencial das ferramentas nativas do CADCraft: inserção de nós, comandos de união de paredes e geração de cotas lineares com chamadas de offset calculadas milimetricamente, sem alucinação de coordenadas.

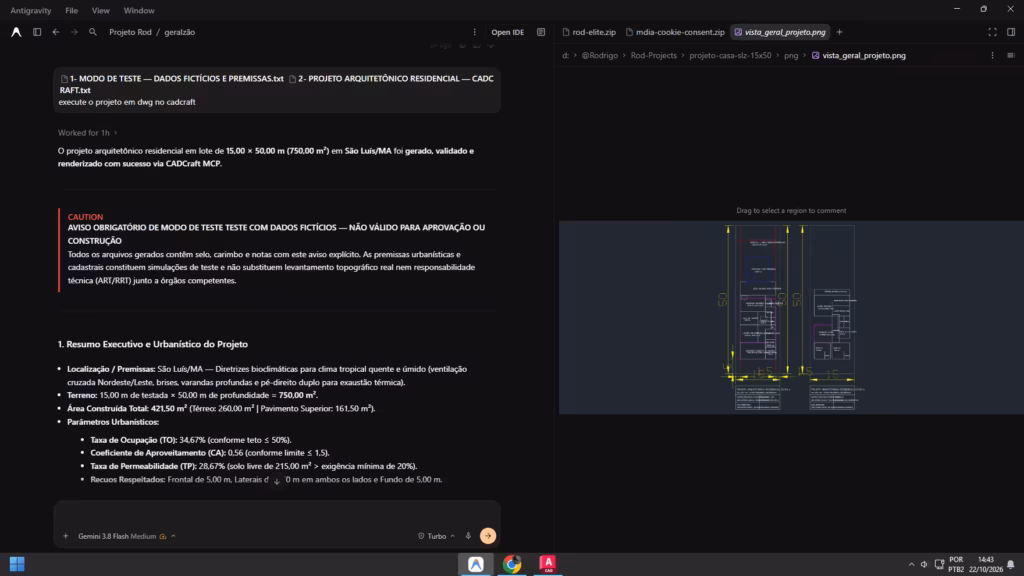

Com o layout concluído, o assistente realiza uma operação de zoom total (ZOOM EXTENTS), insere as anotações de ambientes com textos técnicos associados às áreas úteis e faz a verificação final de fechamento dos perímetros antes de compilar o arquivo final.

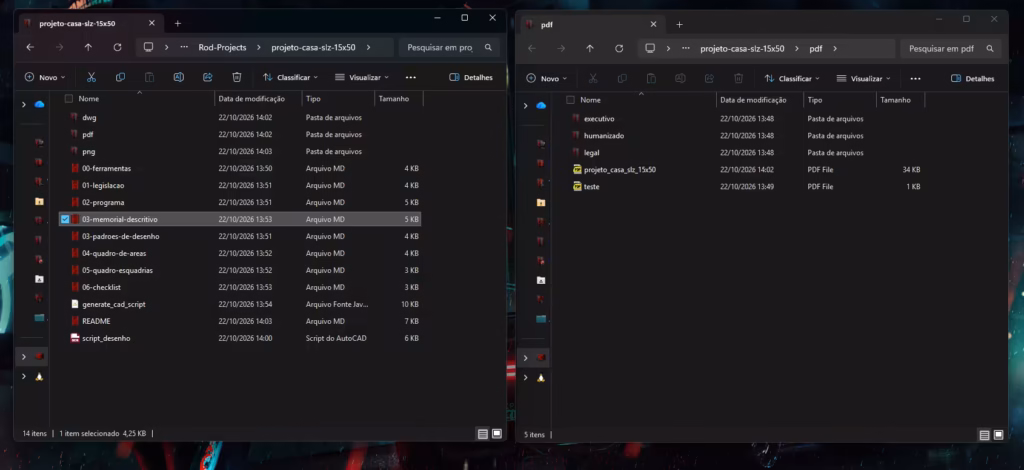

2. Estrutura de Arquivos Gerada Localmente no Computador

Um dos grandes diferenciais dessa arquitetura é que nenhum dado fica retido na nuvem de terceiros. Ao concluir a rotina de automação, o agente salvou diretamente no diretório local do computador os arquivos finais da planta, os relatórios de execução e os artefatos de imagem de prévia gerados para inspeção rápida.

3. A Prova dos Nove: Validação no CADCraft e Interoperabilidade no AutoCAD 2026

Gerar um arquivo com extensão .dxf é fácil; o teste decisivo é saber se ele abre perfeitamente nos softwares profissionais de mercado sem corromper entidades ou desmontar camadas. Para verificar isso, submetemos o arquivo gerado a uma validação dupla:

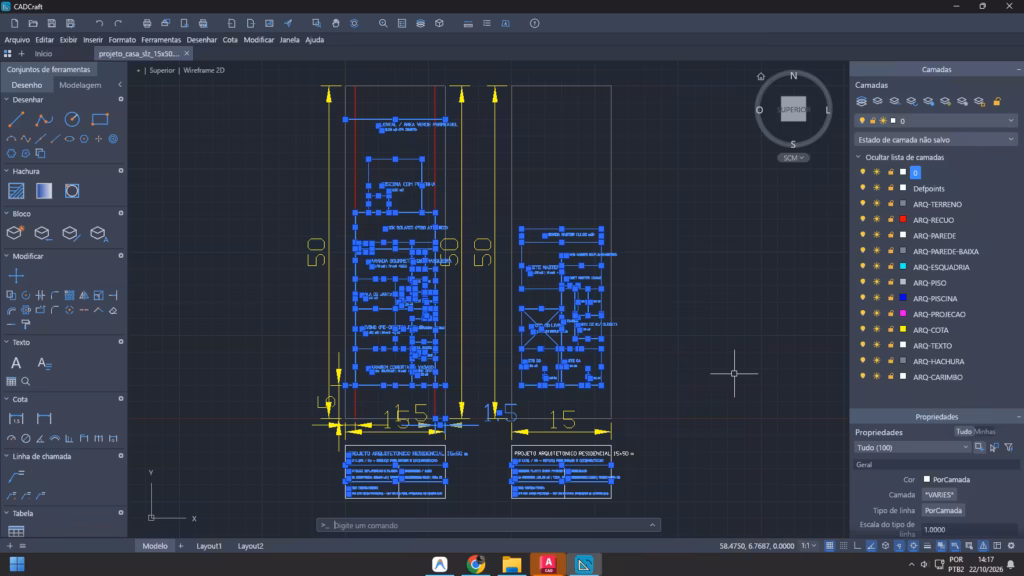

Primeiro, abrimos o projeto no próprio CADCraft. Como demonstra a captura abaixo, a visualização vetorial em tempo real renderizou todas as linhas limpas, com espessuras corretas e fidelidade espacial impecável em relação ao que foi solicitado no prompt original:

“Um dos pontos mais impressionantes é a velociade com que o CADCraft carrega e a sua fuidez…”

Em seguida, levamos o arquivo gerado para o teste de fogo: a importação no AutoCAD 2026 oficial da Autodesk. O resultado superou as expectativas. O desenho foi aberto nativamente como um arquivo de engenharia vivo: cada alvenaria era uma polinha selecionável, as camadas mantiveram suas propriedades originais e as cotas estavam posicionadas com precisão cartesiana, prontas para receber blocos humanizados, detalhamentos executivos e pranchas de plotagem:

Esse teste comprova uma tese fundamental para arquitetos e engenheiros: mesmo sem um ajuste fino anterior, um agente conectado ao CADCraft via MCP é plenamente capaz de eliminar o trabalho braçal de traçar anteprojetos do zero. E quando esse mesmo fluxo for alimentado com a biblioteca de blocos e os templates oficiais do seu escritório (como explicamos no tópico anterior), o ganho de produtividade salta para um nível nunca antes visto na história da computação gráfica.

Prós e Contras: Onde a Automação Brilha e Quais os Limites Inegociáveis

Adotar ferramentas como o CADCraft conectado a agentes de inteligência artificial traz saltos inegáveis de rendimento, mas é fundamental manter os pés no chão e mapear suas limitações com honestidade técnica.

Os Grandes Pontos Positivos:

• Velocidade Incomparável em Estudos Preliminares: Gerar três ou quatro variações de distribuição espacial com cotas e áreas calculadas leva minutos em vez de um dia inteiro de trabalho braçal.
• Arquivos 100% Nativos e Sem Bloqueios: Diferente de plataformas proprietárias na nuvem que cobram taxas para você exportar seus próprios dados, o CADCraft roda localmente no seu computador e salva diretamente em arquivos abertos DXF e DWG.
• Eliminação de Tarefas Maçantes: Criação de malhas de pilares, distribuição de esquadrias repetitivas, renumeração de vagas de garagem e geração de cotas automáticas deixam de ser gargalos cansativos.
• Integração com Ferramentas de Engenharia Reversa: Por ser um ecossistema aberto em Rust (como detalhamos em nosso artigo sobre engenharia reversa e desenvolvimento de software com IA), ele permite criar rotinas personalizadas e scripts automatizados de leitura de desenhos legados.

As Limitações e Cuidados Essenciais:

• A Responsabilidade Técnica Não Pode Ser Terceirizada: Nenhum algoritmo assina ART (Anotação de Responsabilidade Técnica) no CREA ou RRT no CAU. A verificação estrutural, o respeito ao plano diretor do município e a segurança dos usuários continuam sendo responsabilidade 100% pessoal e intransferível do profissional habilitado.
• Possibilidade de Erros de Amarração Geométrica: Se um comando de corte ou extensão (TRIM ou EXTEND) falhar por uma fração decimal não percebida no prompt, duas linhas podem não se encontrar, impedindo o cálculo automático de hachuras ou a geração de sólidos 3D.
• Compatibilização Multidisciplinar Exige Olhar Clínico: A IA pode desenhar uma viga perfeita no projeto estrutural exatamente no mesmo ponto por onde passa a tubulação de esgoto no projeto hidrossanitário. O trabalho de coordenação e compatibilização crítica continua demandando julgamento humano refinado.

O Novo Papel do Projetista: De Desenhista Operacional a Diretor de Projeto

O surgimento de ferramentas que conectam modelos de inteligência artificial diretamente à linha de comando do CAD não significa o fim da profissão de arquitetos e engenheiros. Pelo contrário: ele acelera a transição do profissional de um simples “desenhista de linhas” para um verdadeiro diretor de soluções espaciais.

O tempo que antes era consumido esticando linhas de cota, ajustando escalas de viewport e conferindo nomes de camadas agora pode ser reinvestido onde o cliente realmente enxerga valor: na escolha criteriosa de materiais bioclimáticos, na eficiência energética da edificação, na negociação com fornecedores e na criação de espaços que proporcionam bem-estar e funcionalidade genuínos.

A inteligência artificial não vai substituir o arquiteto ou engenheiro que compreende a essência de sua profissão. Mas o profissional que dominar a automação via ferramentas locais, protocolos como o MCP e prompts de alta precisão técnica certamente substituirá aquele que continuar desenhando cada linha à mão como se ainda estivéssemos nos anos 1990.

Perguntas Frequentes (FAQ)

O que é exatamente o CADCraft e ele é gratuito?

O CADCraft é um software de desenho computacional 2D e 3D de código aberto desenvolvido em Rust por Brandon Thomas (parte da suíte ArtCraft). Ele funciona como uma alternativa independente, rápida e livre de assinaturas caras ao AutoCAD, trazendo compatibilidade com formatos industriais como DXF e DWG.

Os arquivos gerados pela IA no CADCraft podem ser abertos no AutoCAD oficial?

Sim, com total compatibilidade. Os arquivos salvos em formato .dxf ou .dwg utilizam as entidades geométricas universais do padrão industrial. Ao abrir o arquivo no AutoCAD, Civil 3D ou Revit, todas as linhas, polilinhas, camadas e cotas se comportam como entidades nativas editáveis.

A IA consegue ler uma planta antiga em PDF ou imagem e converter em CAD?

O ecossistema permite fluxos híbridos: um modelo multimodal com visão computacional pode inspecionar a imagem do PDF escaneado, extrair as medidas cotadas e as relações espaciais e, em seguida, enviar os comandos geométricos para o servidor MCP do CADCraft reconstruir o desenho vetorizado do zero.

É seguro usar o CADCraft para projetos confidenciais de clientes?

Uma das maiores vantagens do CADCraft é que o software e seu servidor MCP rodam 100% localmente no computador do profissional. Se você conectá-lo a um modelo local (ou a uma API que não treine com dados de usuários), nenhum arquivo sensível ou planta confidencial de cliente precisa trafegar por servidores de terceiros.

E no seu dia a dia de trabalho: você já gasta mais tempo desenhando linhas repetitivas ou pensando na solução do projeto? Como você imagina que a automação técnica via IA e protocolos como o MCP poderiam transformar a rotina do seu escritório? Compartilhe sua experiência e seus desafios nos comentários abaixo!
